Pin Connections Table 1
Board Sensor Pin Connection ESP-01 VCC/GND/TX/RX 3.3V only / GND / board RX pin / board TX pin
ESP-01 ESP8266 Serial WiFi Module - Arduino Uno
ESP-01 ESP8266 Serial WiFi Module - Arduino Nano
ESP-01 ESP8266 Serial WiFi Module - Arduino Mega
ESP-01 ESP8266 Serial WiFi Module - ESP32
ESP-01 ESP8266 Serial WiFi Module - ESP8266
ESP-01 ESP8266 Serial WiFi Module - STM32
ESP-01 ESP8266 Serial WiFi Module - Raspberry Pi Pico
1 //ekostra.com
2 //electronics store in egypt
3 //+201008896258
4
5 // RX=2 , TX=3 on Arduino Uno. 3. 3V-only for power AND logic.
6 #include <SoftwareSerial.h>
7 SoftwareSerial LINK_SERIAL(2 , 3 );
8
9 void setup () {
10 Serial.begin (115200 );
11 LINK_SERIAL.begin(115200 );
12 LINK_SERIAL.println("AT");
13 LINK_SERIAL.println("AT+CWMODE=1 ");
14 }
15
16 void loop () {
17 if (LINK_SERIAL.available()) Serial.write(LINK_SERIAL.read());
18 if (Serial.available()) LINK_SERIAL.write(Serial.read());
19 }
1 //ekostra.com
2 //electronics store in egypt
3 //+201008896258
4
5 // RX=2 , TX=3 on Arduino Nano. 3. 3V-only for power AND logic.
6 #include <SoftwareSerial.h>
7 SoftwareSerial LINK_SERIAL(2 , 3 );
8
9 void setup () {
10 Serial.begin (115200 );
11 LINK_SERIAL.begin(115200 );
12 LINK_SERIAL.println("AT");
13 LINK_SERIAL.println("AT+CWMODE=1 ");
14 }
15
16 void loop () {
17 if (LINK_SERIAL.available()) Serial.write(LINK_SERIAL.read());
18 if (Serial.available()) LINK_SERIAL.write(Serial.read());
19 }
1 //ekostra.com
2 //electronics store in egypt
3 //+201008896258
4
5 // RX=19 , TX=18 on Arduino Mega. 3. 3V-only for power AND logic.
6 #define LINK_SERIAL Serial1
7
8 void setup () {
9 Serial.begin (115200 );
10 LINK_SERIAL.begin(115200 );
11 LINK_SERIAL.println("AT");
12 LINK_SERIAL.println("AT+CWMODE=1 ");
13 }
14
15 void loop () {
16 if (LINK_SERIAL.available()) Serial.write(LINK_SERIAL.read());
17 if (Serial.available()) LINK_SERIAL.write(Serial.read());
18 }
1 //ekostra.com
2 //electronics store in egypt
3 //+201008896258
4
5 // RX=16 , TX=17 on ESP32. 3. 3V-only for power AND logic.
6 #define LINK_SERIAL Serial1
7
8 void setup () {
9 Serial.begin (115200 );
10 LINK_SERIAL.begin(115200 );
11 LINK_SERIAL.println("AT");
12 LINK_SERIAL.println("AT+CWMODE=1 ");
13 }
14
15 void loop () {
16 if (LINK_SERIAL.available()) Serial.write(LINK_SERIAL.read());
17 if (Serial.available()) LINK_SERIAL.write(Serial.read());
18 }
1 //ekostra.com
2 //electronics store in egypt
3 //+201008896258
4
5 // RX=D7, TX=D8 on ESP8266. 3. 3V-only for power AND logic.
6 #include <SoftwareSerial.h>
7 SoftwareSerial LINK_SERIAL(D7, D8);
8
9 void setup () {
10 Serial.begin (115200 );
11 LINK_SERIAL.begin(115200 );
12 LINK_SERIAL.println("AT");
13 LINK_SERIAL.println("AT+CWMODE=1 ");
14 }
15
16 void loop () {
17 if (LINK_SERIAL.available()) Serial.write(LINK_SERIAL.read());
18 if (Serial.available()) LINK_SERIAL.write(Serial.read());
19 }
1 //ekostra.com
2 //electronics store in egypt
3 //+201008896258
4
5 // RX=PA10, TX=PA9 on STM32. 3. 3V-only for power AND logic.
6 #define LINK_SERIAL Serial1
7
8 void setup () {
9 Serial.begin (115200 );
10 LINK_SERIAL.begin(115200 );
11 LINK_SERIAL.println("AT");
12 LINK_SERIAL.println("AT+CWMODE=1 ");
13 }
14
15 void loop () {
16 if (LINK_SERIAL.available()) Serial.write(LINK_SERIAL.read());
17 if (Serial.available()) LINK_SERIAL.write(Serial.read());
18 }
1 //ekostra.com
2 //electronics store in egypt
3 //+201008896258
4
5 // RX=1 , TX=0 on Raspberry Pi Pico. 3. 3V-only for power AND logic.
6 #define LINK_SERIAL Serial1
7
8 void setup () {
9 Serial.begin (115200 );
10 LINK_SERIAL.begin(115200 );
11 LINK_SERIAL.println("AT");
12 LINK_SERIAL.println("AT+CWMODE=1 ");
13 }
14
15 void loop () {
16 if (LINK_SERIAL.available()) Serial.write(LINK_SERIAL.read());
17 if (Serial.available()) LINK_SERIAL.write(Serial.read());
18 }

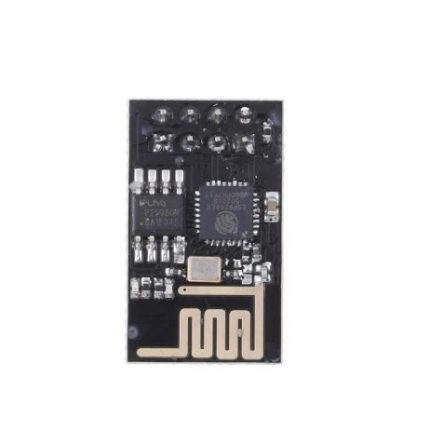

Project Notes: Bare ESP-01 WiFi module - used as a UART AT-command WiFi peripheral for another board.
نظرة عامة ومواصفات المنتج — بالعربية ESP-01 ESP8266 Serial WiFi Module متوفر الآن في متجر إكوسترا للإلكترونيات، ضمن قسم ESP WiFi Module، بسعر 110,00 EGP. كود المنتج لدينا: EK1628. المنتج متوفر في المخزون وجاهز للشحن الفوري لكل محافظات مصر مع إمكانية الدفع عند الاستلام.
أهم المواصفات الفنية:
Product Name: ESP-01 ESP8266 Serial WiFi ModuleType: WiFi Module / IoT ModuleController: ESP8266واجهة الاتصال: UART Serial (TX/RX)Operating Voltage: 3.3V DCOperating Current: 70–200 mA (typical)Wifi Standard: IEEE 802.11 b/g/nFrequency: 2.4 GHzهذا المنتج مناسب لمشاريع الأردوينو (Arduino) و ESP32 و Raspberry Pi، ومشاريع الروبوتات وإنترنت الأشياء والتعليم الهندسي. جميع القطع مفحوصة قبل الشحن.
تصفّح المزيد من ESP WiFi Module في إكوسترا.
Specification
